在工業生產中，鋼砂除銹是一種常見的表面處理工藝，其效果的一致性和均勻性對于后續的涂裝、焊接等工序至關重要。本文將詳細介紹如何確保鋼砂除銹效果的一致性和均勻性。

一、鋼砂的特性與選擇

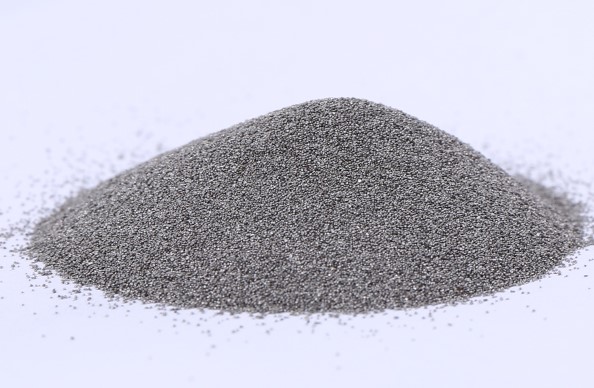

鋼砂作為噴砂除銹的主要磨料，其硬度高、韌性好，能夠有效去除金屬表面的銹蝕和氧化皮。鋼砂的粒度、形狀和化學成分等特性直接影響除銹效果。

（1）粒度選擇：鋼砂的粒度應根據被處理工件的材質和表面狀況來選擇。一般來說，較粗的鋼砂適用于去除厚銹層和大面積的除銹，而較細的鋼砂則適用于精細的表面處理和薄銹層的去除。例如，在處理大型鋼結構時，可選用粒度為0.8-1.5mm的鋼砂；而對于小型精密零件，則可選擇粒度為0.3-0.6mm的鋼砂。

（2）形狀與硬度：鋼砂的形狀應為棱角狀或圓珠狀，以便在噴砂過程中能夠產生均勻的粗糙度，有利于后續的涂裝工序。其硬度應適中，既能有效去除銹蝕，又不會對基材造成過度磨損。通常，鋼砂的顯微硬度在390HV-710HV之間。

（3）化學成分：鋼砂的化學成分應符合相關標準要求，以確保其在使用過程中不會對金屬表面產生不良影響。例如，鋼砂中的硫、磷含量應控制在較低水平，以避免對金屬的腐蝕。

二、噴砂設備的選型與維護

合適的噴砂設備是確保鋼砂除銹效果一致性和均勻性的關鍵因素之一。

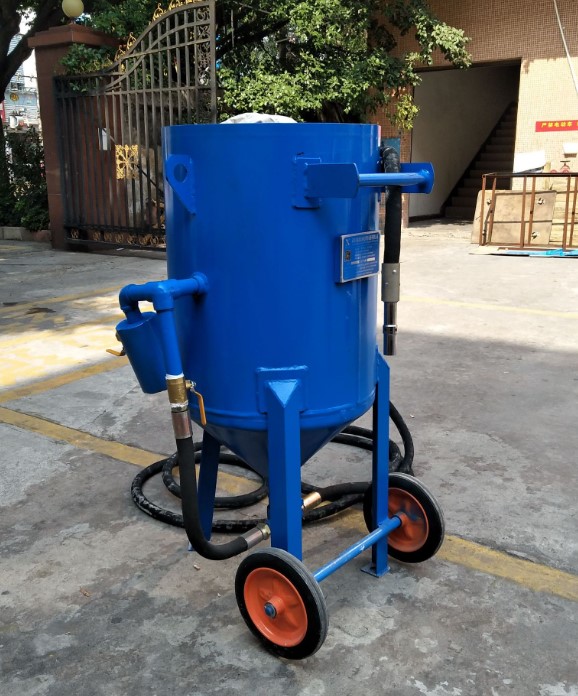

（1）設備選型：應選擇**、穩定的噴砂機和無油空氣壓縮機，并配備空氣凈化裝置及油水分離器。設備的噴砂嘴孔徑、噴砂壓力等參數應根據鋼砂的粒度和工件的尺寸進行合理調整。例如，噴砂嘴孔徑一般在8-15mm之間，噴砂壓力應保持在0.5-0.7Mpa。

（2）設備維護：定期對噴砂設備進行維護和保養，確保其處于良好的工作狀態。包括檢查噴砂嘴的磨損情況、清理噴砂管路中的堵塞物、更換老化的密封件等。設備的穩定運行能夠確保鋼砂的噴射速度和流量均勻，從而實現除銹效果的一致性。

三、工藝流程的優化與控制

合理的工藝流程和嚴格的操作控制是確保鋼砂除銹效果均勻性的核心。

（1）預處理：在噴砂除銹前，應對工件表面進行預處理，去除表面的油污、灰塵等雜質。這可以通過使用清潔劑或高壓水槍進行清洗來實現。預處理后的工件表面應保持干燥、清潔，以便鋼砂能夠充分接觸銹蝕層，提高除銹效率。

（2）噴砂參數控制：在噴砂過程中，應嚴格控制噴砂距離、噴砂角度和噴砂時間等參數。噴砂距離一般保持在100-300mm之間，噴砂角度應控制在60°-70°，避免90°垂直噴射，以免鋼砂嵌入基體。噴砂時間應根據工件的銹蝕程度和表面狀況進行調整，確保除銹**且表面質量良好。

（3）多道次噴砂：對于一些銹蝕嚴重的工件，可采用多道次噴砂的方法。即先使用較粗的鋼砂進行初步除銹，再使用較細的鋼砂進行精細處理，以達到更好的除銹效果和表面粗糙度。

四、操作人員的培訓與管理

操作人員的技能水平和工作態度直接影響鋼砂除銹的效果。

（1）專業培訓：對操作人員進行系統的專業培訓，使其熟悉噴砂設備的操作方法、鋼砂的特性以及工藝流程的控制要點。培訓內容應包括設備的日常維護、常見故障的排除、安全操作規程等。

（2）質量意識培養：加強操作人員的質量意識，使其在工作中注重細節，嚴格按照工藝要求進行操作。同時，建立質量考核機制，對操作人員的工作質量進行定期評估和獎懲，激勵其提高工作質量。

五、環境因素的控制

環境條件對鋼砂除銹效果也有一定的影響。

（1）溫度與濕度：噴砂作業時，環境溫度應高于5℃，基體表面實際溫度應高于露點溫度3℃，空氣濕度不宜超過85%。在低溫或高濕度環境下，鋼砂的噴射效果會受到影響，可能導致除銹不**或表面出現銹蝕回潮現象。

（2）通風與防護：確保噴砂車間有良好的通風設施，以減少粉塵和有害氣體的積聚。同時，操作人員應佩戴防塵口罩、防護眼鏡、手套等防護用品，避免因長期接觸鋼砂粉塵而對身體健康造成危害。

綜上所述，確保鋼砂除銹效果的一致性和均勻性需要從鋼砂的特性選擇、噴砂設備的選型與維護、工藝流程的優化與控制、操作人員的培訓與管理以及環境因素的控制等多個方面入手。通過綜合考慮這些因素，并采取相應的措施，可以有效提高鋼砂除銹的質量和效率，為后續的表面處理和加工提供良好的基礎。

鴻鑫鋼丸---您身邊**貼心的防腐除銹專家 ！

咨詢熱線：400-038-8928

電話：027-84841595

鋼丸姐熱線：13016427928

官方網站：www.sf132.cn
